近日，bevictor伟德官网现代材料与先进制造技术创新团队赵健副教授所撰写的“Comparative study on microstructure and properties of HR-2 anti-hydrogen steel weld joints with different section shapes by vacuum electron beam welding”文章发表在TOP期刊《Journal of Materials Research and Technology》（影响因子6.187）。相关研究得到上海市III类高峰学科—材料科学与工程（高能束智能加工与绿色制造）和中国工程物理研究院机械制造工艺研究所项目资助。
真空电子束焊接具有焊缝深宽比大、热影响区小、焊缝洁净度高精和易于实现自动化等优势，被广泛应用于核能核电和航空航天等领域。然而，由于不同的焊接工艺会造成焊缝截面呈现出不同的形貌，而形貌不同会导致接头性能的不均匀，进而影响结构的使用寿命。该研究所用材料为核电领域的重要材料HR-2抗氢钢，通过调整束流、焊接速度、聚焦电流和摆动幅度4个工艺参数，获得了最佳的真空电子束焊接头形貌。研究表明，钟罩形焊缝接头的显微硬度、抗拉强度、伸长率、冲击吸收功和弯曲载荷的性能最好。Tafel和EIS试验结果表明，钟形焊缝截面具有最佳的耐蚀性。该研究成果为核电行业材料绿色焊接提供了工艺输出与技术支持，对促进核电行业发展具有重要的现实及理论意义。

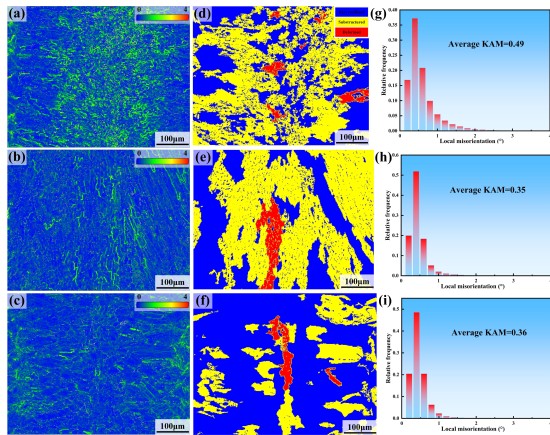

图1 (a-c)低角度晶界(0-4°)KAM图、(d-f) GOS图、(g-i) KAM分布图
分别对应三种接头形貌（漏斗形、钉形和钟罩形）

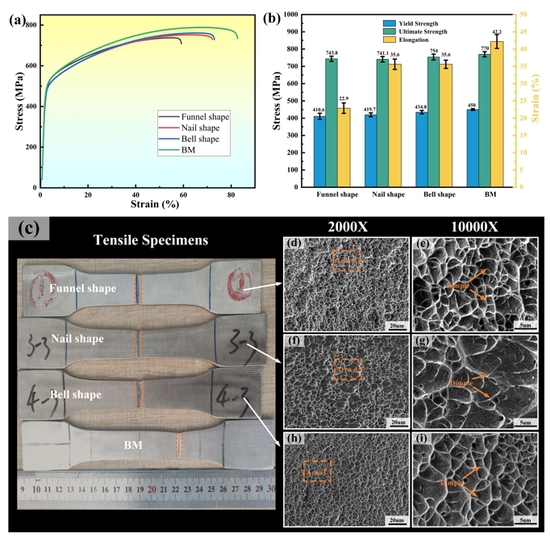

图2 (a)应力-应变曲线。(b)焊接试样的屈服强度、极限强度和伸长率平均值。(c)拉伸试样断裂位置及断口扫描电镜图

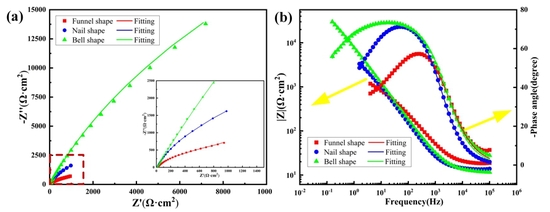

图3 3.5% NaCl溶液中三种形貌焊接接头焊缝区阻抗谱
(a) Nyquist图(b) Bode图
